Поликарбонат и снеговые нагрузки: расчет и практика

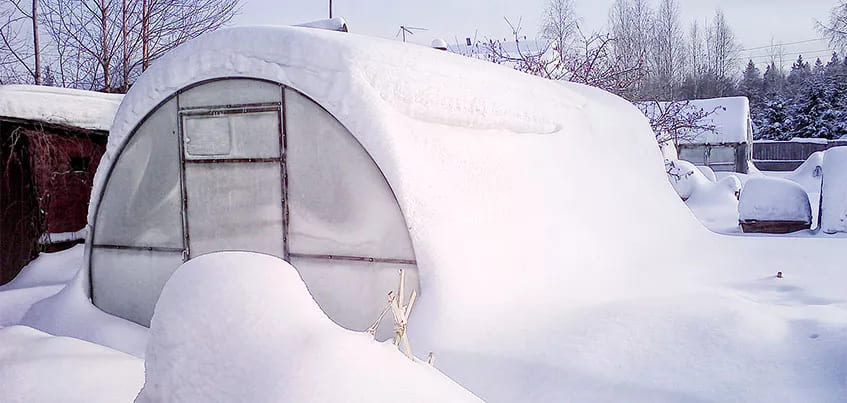

Поликарбонатные конструкции отличаются небольшим весом, прочностью и способностью выдерживать механические воздействия. Снеговая нагрузка – один из главных факторов риска, который нужно учитывать при проектировании навесов, теплиц и светопрозрачных кровель. Неправильный расчет толщины листа, шага обрешетки или угла наклона конструкции приводит к прогибу, деформации и разрушению покрытия.

Снеговые районы и нормативная база (СП 20.13330.2016)

Прежде чем выбирать материал, необходимо определить расчетную нагрузку, которая будет воздействовать на кровлю. В России этот параметр регулируется сводом правил СП 20.13330.2016 «Нагрузки и воздействия».

Снеговая нагрузка на горизонтальную проекцию покрытия (S) рассчитывается по формуле: S = Sg×µ

Где:

1. Sg – нормативное значение веса снегового покрова на 1 м² горизонтальной поверхности земли (зависит от региона).
2. µ – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие (зависит от угла наклона кровли).

Нормативные значения снеговой нагрузки по регионам РФ

Номер снегового района	Вес снегового покрова (Sg), кг/м2	Примеры городов
I	80	Астрахань
II	120	Севастополь, Калининград
III	180	Москва, Санкт-Петербург
IV	240	Казань, Самара
V	320	Пермь, Уфа

Влияние угла наклона (µ):

• если угол наклона кровли α≤300, то µ = 1;
• при 300<α<600, коэффициент рассчитывается линейно от 1 до 0;
• при α≥600, снеговая нагрузка в расчетах не учитывается (µ = 0), так как снег на такой поверхности не задерживается.

Поэтому проектирование конструкции начинается с определения снегового района. Игнорирование нормативных 180–240 кг/м² для средней полосы России – главная причина обрушения навесов в феврале-марте.

Выбор поликарбоната: сотовый или монолитный по ГОСТу

Материал должен соответствовать ГОСТ Р 56712-2015 (для сотовых панелей) и ГОСТ 34180-2017 (для монолитных). Важным показателем является удельный вес (плотность) материала.

Сотовый поликарбонат (СПК)

Для СПК особенно важна структура внутренних ребер жесткости. В условиях высоких нагрузок рекомендуется использовать усиленные листы («Титан», «Антиград», X-образные структуры).

Рекомендуемая плотность качественного СПК

Толщина листа, мм	Удельный вес (кг/м2), не менее	Рекомендуемое применение
4	0.8	Небольшие парники
6	1.3	Теплицы, козырьки
10	1.7	Навесы для авто
16	2.5	Крупные перекрытия

Монолитный поликарбонат (МПК)

МПК отличается в 200 раз большей ударопрочностью, чем стекло. Под воздействием снеговой нагрузки он ведет себя иначе. Этот поликарбонат более гибкий, что требует уменьшения шага размещения поперечной обрешетки, чтобы лист не выскочил из направляющих.

Использование облегченных версий листов (Light) снижает несущую способность конструкции. Лист толщиной 10 мм, массой 1,1 кг/м² не выдержит и половины нагрузки, которую выдерживает стандартный лист весом 1,7 кг/м².

Расчет шага обрешетки: технические таблицы

Шаг обрешетки (расстояние между прогонами и стропилами) зависит от толщины листа и расчетной нагрузки. Ниже приведены усредненные данные для плоской кровли при расчетной нагрузке 180 кг/м² (III район).

Сетка обрешетки для сотового поликарбоната:

• толщина 6 мм – шаг продольных опор 700 мм, поперечных 600 мм;
• толщина 10 мм – шаг продольных опор 700 мм, поперечных 1000 мм;
• толщина 16 мм – шаг продольных опор 700 мм, поперечных 1500 мм.

Арочные конструкции более устойчивы к нагрузкам. Но здесь нужно учитывать ограничения по минимальному радиусу изгиба Rmin:

• для листа 6 мм – Rmin = 1050 мм;
• для листа 10 мм – Rmin = 1750 мм;
• для листа 16 мм – Rmin = 2800 мм.

Превышение допустимых значений напряжения изгиба в сочетании с давлением снега приводит к появлению микротрещин, что снижает срок службы поликарбоната с 15 до 2 лет.

Правильно смонтированная обрешетка создает каркас безопасности. Для арочных конструкций допустимый шаг прогонов может быть увеличен на 10–15% по сравнению со скатными, но при условии соблюдения радиуса изгиба.

Особенности монтажа: крепеж и герметизация

Под весом снега лист поликарбоната прогибается и деформируется. Если он жестко зафиксирован без учета термического расширения, то в местах креплений появятся трещины. Для предупреждения этого нужно выполнять следующие правила:

1. Использовать термошайбы диаметром не менее 25 мм. Они распределяют точечную нагрузку от самореза на большую площадь.
2. Отверстие в поликарбонате должно быть на 2–3 мм шире ножки самореза. Это дает листу возможность «играть» под весом снега без разрушения.
3. Попадание влаги внутрь сот и ее последующее замерзание (образование льда) – главная причина расслоения панелей. Поэтому торцы нужно герметизировать перфолентой и UP-профилями.

На стыках поликарбоната со стенами зданий часто скапливается снег (образуются снеговые мешки). Согласно СП 20.13330, нагрузка в этих местах может в 2–3 раза превышать расчетную. Поэтому в зонах примыкания поликарбоната к стенам шаг обрешетки необходимо уменьшать вдвое.

Нужно помнить, что от соблюдений правил монтажа зависит устойчивость конструкций к динамическим нагрузкам. Применение термошайб и обустройство деформационных зазоров позволяет избежать «эффекта порванного листа».

Рекомендации по эксплуатации зимой

Даже точно рассчитанная конструкция требует правильного ухода. Ошибки при очистке могут нанести больше вреда, чем снеговая нагрузка.

Регламент ухода зимой предусматривает:

1. Очищение снега только деревянными или пластиковыми лопатами, а также мягкими щетками. Важно понимать, что металл царапает УФ-защитный слой.
2. Аккуратную очистку от обледенения. При этом нельзя скалывать лед с поверхности поликарбоната. Удары приводят к сквозным пробоинам, особенно в мороз, когда пластик становится более хрупким.

Если конструкция позволяет, то лучше оставить снег для самостоятельного схода. Гладкая поверхность поликарбоната с качественным УФ-слоем способствует этому.

Долговечность конструкции на 50% зависит от соблюдения правил эксплуатации. Сохранение целостности верхнего защитного слоя – залог того, что материал быстро не пожелтеет и не потеряет прочность.

Для обустройства долговечного навеса или кровли необходимо выполнить 3 правила:

1. Правильно все рассчитать с учетом снегового района по СП 20.13330.2016.
2. Использовать сертифицированные листы, которые соответствуют ГОСТу, с соэкструдированной УФ-защитой.
3. Правильно выполнить монтаж с использованием термошайб и соблюдением шага обрешетки.

Соблюдение этих правил гарантирует, что конструкция из поликарбоната прослужит 15–20 лет, сохранит эстетичный вид.
