Температурные зазоры при монтаже поликарбоната

Поликарбонат обладает высоким коэффициентом линейного термического расширения: при нагревании (на солнце) листы увеличиваются в размерах, а при охлаждении (зимой) – сжимаются. Если не оставить зазоры, материал может деформироваться, пойти «волнами», треснуть или вырвать крепления.

Температурный (тепловой) зазор – небольшое свободное пространство между листами или в местах их крепления к каркасу, необходимое для компенсации изменения размеров материала при нагревании или охлаждении. Он предотвращает деформацию, коробление летом и растрескивание зимой.

Таблица температурного (теплового) расширения поликарбоната

Коэффициент линейного теплового расширения (КЛТР) для поликарбоната составляет примерно 0,065-0,07 мм на каждый метр длины при изменении температуры на 1°C.Для прозрачных панелей расчетное значение расширения обычно принимают как 2,5 мм/м, а для цветных (которые сильнее нагреваются на солнце) – до 4,5 мм/м при стандартном годовом перепаде температур.

Таблица теплового расширения (в мм на 1 метр длины)

Расчет приведен для разницы температур (ΔT) относительно температуры окружающего пространства во время монтажа и эксплуатации поликарбоната.

Изменение температуры (ΔT)	Увеличение длины прозрачного листа (мм/м)	Увеличение длины цветного листа (мм/м)
10 °C	0,65-0,7	1,0-1,2
20 °C	1,3-1,4	2,0-2,4
30 °C	1,95-2,1	3,0-3,6
40 °C	2,6-2,8	4,0-4,8
50 °C	3,25-3,5	5,0-6,0

Где нужны температурные зазоры при монтаже поликарбоната

• Между листами поликарбоната. При стыковке листов на несущих конструкциях необходимо оставлять зазор не менее 3-5 мм. При монтаже в жаркую погоду зазор можно уменьшить, а в холодную – увеличить.
• В соединительных профилях. При использовании стыковочных профилей (H-образных) листы не должны входить в них плотно. Зазор между торцом листа и краем профиля должен составлять около 2-3 мм, чтобы поликарбонат мог свободно двигаться при расширении.
• В отверстиях под саморезы. Отверстия для термошайб или саморезов должны быть на 2-3 мм (или 80-100% от толщины самореза) больше диаметра самого крепежа. Это предотвращает растрескивание поликарбоната при сжатии/расширении вокруг самореза.
• В местах примыкания к конструкциям. При примыкании листа к стене, парапету или в углах нужно оставлять зазор 5-10 мм.

Если не оставить зазоров, при нагреве (летом) поликарбонат пойдет «волнами» (вздуется), а при сильном охлаждении (зимой) может вырвать саморезы или лопнуть в местах крепления из-за чрезмерного натяжения.

Основные правила устройства температурных зазоров и монтажа поликарбоната

Подготовка отверстий под крепеж

• Главное правило – лист должен иметь возможность «двигаться» относительно самореза. Диаметр отверстий должен быть на 2-3 мм больше, чем диаметр ножки самореза или термошайбы.
• Отверстия делаются строго между ребрами жесткости. Минимальное расстояние от края листа до центра отверстия – не менее 40 мм.
• Для сверления листов используются только острые сверла по металлу. Сверление должно производиться под прямым углом.

Использование термошайб

Обычные саморезы с узкой прокладкой не обеспечивают нужной степени свободы и герметичности при расширении. Поэтому для крепления листа поликарбоната следует использовать термошайбы, которые будут закрывать широкое отверстие, защищать от протечек и не «пережмут» лист.

Нельзя перетягивать саморезы. Лист должен сохранять возможность микродвижения под шайбой. Если поверхность листа начала деформироваться (появились вмятины), саморез нужно ослабить.

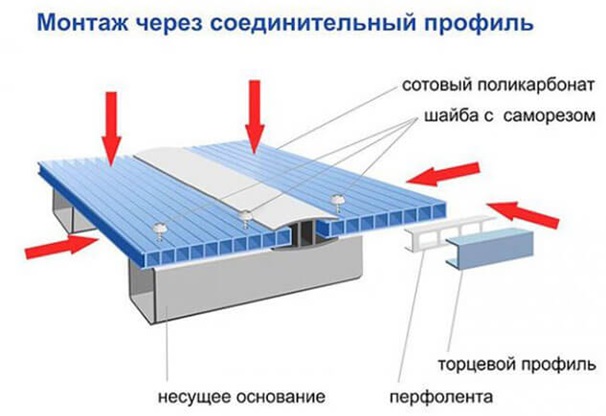

Зазоры в соединительных профилях

При стыковке листов в соединительном профиле (Н-образном) нельзя вставлять их вплотную к перегородке профиля. Между краем и внутренней стенкой профиля должен оставаться термический зазор 3-5 мм. Темные и цветные панели (бронза, синий) нагреваются сильнее, поэтому зазоры для них должны быть на 20-30% больше, чем для прозрачных (до 6-8 мм).

Учет температуры при монтаже

Рекомендуется проводить работы при температуре от +10°C до +25°C. Если установка идет при +30°C и выше, листы монтируются практически вплотную к перегородкам профиля (так как они уже максимально расширены). При низких температурах (ниже +5°C) необходимо оставлять максимальные запасы на расширение, иначе летом конструкцию «поведет» волнами. При температуре ниже -15°C монтаж не рекомендуется, так как материал становится хрупким.

Вывод

Игнорирование температурных зазоров – самая частая причина порчи поликарбонатных конструкций. Соблюдение правила «+3 мм к отверстию» и «5 мм на каждый метр длины» гарантирует сохранность материала и конструкции из поликарбоната на долгие годы.
