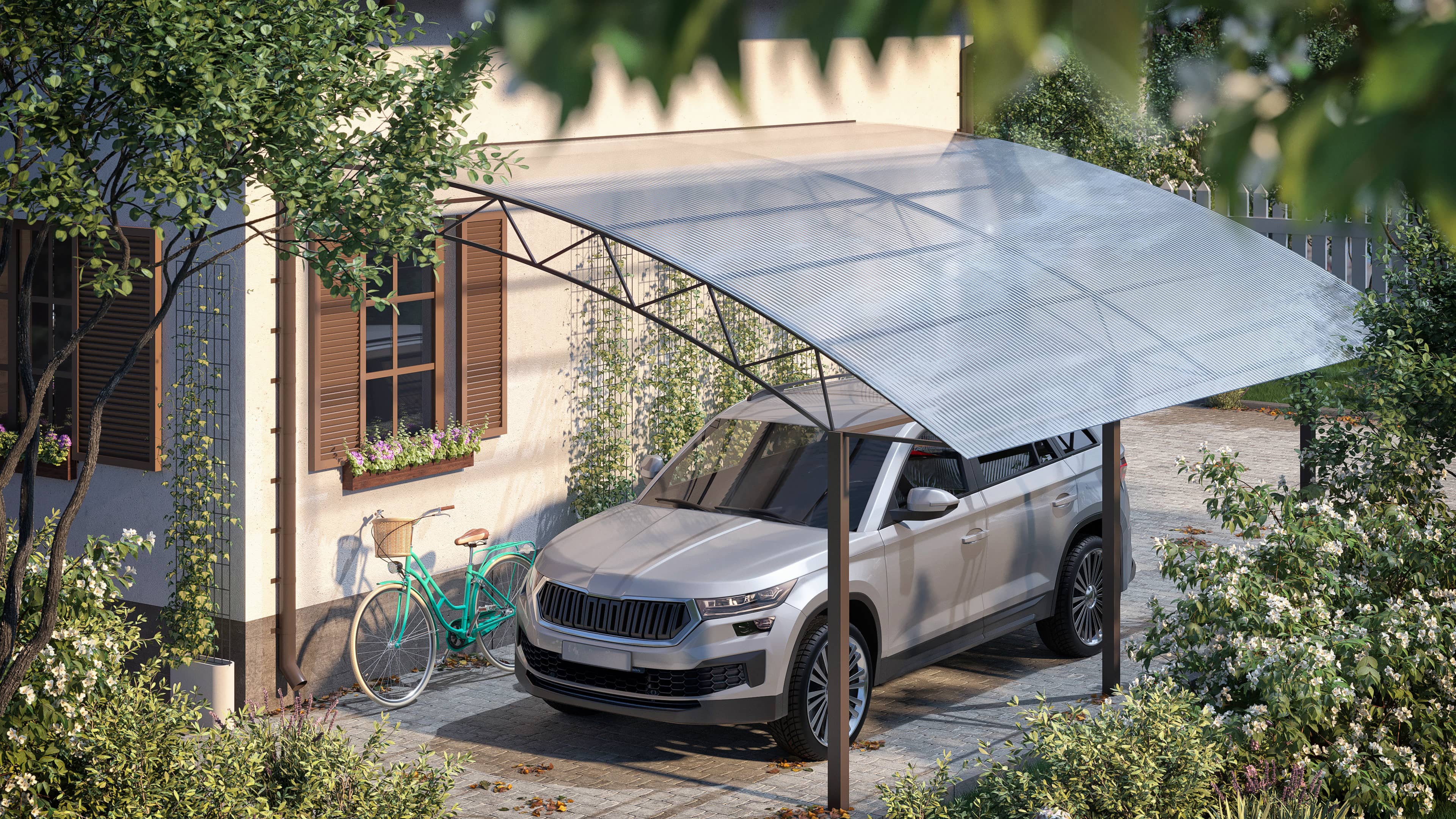

Сотовый поликарбонат для автомобильного навеса: особенности проектирования конструкции

Навес для машины — это полноценное покрытие площадью 18–40 м², которое зимой несёт несколько тонн снега, а летом работает как парус под порывами ветра. Поэтому проект начинают не с выбора цвета листа, а с габаритов, нагрузок и шага каркаса. Разберём порядок расчёта, нормы и типовые решения. Общие вопросы выбора материала описаны в статье «Навес для автомобиля».

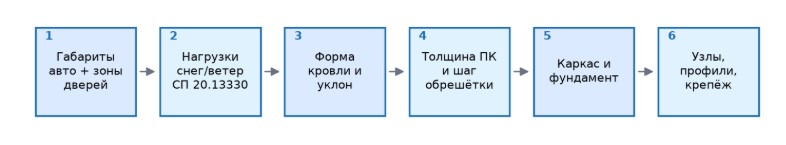

Рис. 1. Последовательность проектирования навеса

Габариты навеса

Минимальный размер машино-места по СП 113.13330 «Стоянки автомобилей» — 5,3 × 2,5 м, но для навеса этого мало: нужно место для открывания дверей (0,7–0,9 м) и прохода.

Таблица 1. Габариты автомобилей и рекомендуемые размеры навеса

Класс авто	Длина × ширина × высота, м	Навес на 1 авто, м	Навес на 2 авто, м
Седан C/D	4,5–4,8 × 1,8 × 1,45	3,5 × 5,5	6,0 × 5,5
Кроссовер	4,4–4,7 × 1,85 × 1,7	3,6 × 6,0	6,2 × 6,0
Внедорожник, минивэн	4,9–5,1 × 1,95 × 1,9	3,8 × 6,0	6,5 × 6,5
Пикап	5,3–5,5 × 1,9 × 1,85	3,8 × 6,5	6,5 × 7,0

Высота по нижней кромке — не менее 2,2 м для легковых машин и 2,5 м для внедорожников с багажником на крыше.

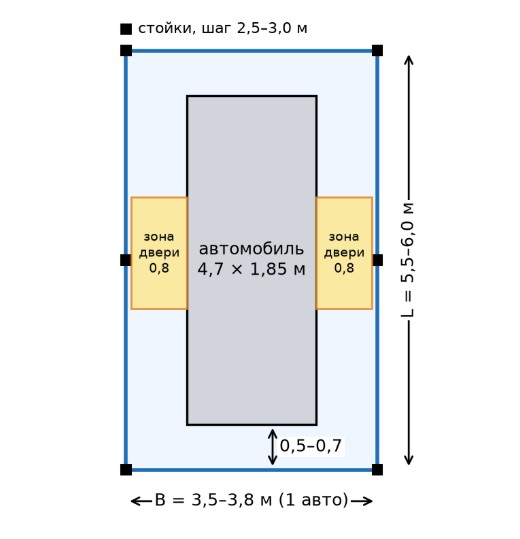

Рис. 2. План навеса на один автомобиль

Форма кровли

Таблица 2. Сравнение форм покрытия

Форма	Уклон / подъём	Снег	Особенности
Односкатная	от 5°, лучше 10–15°	Сходит хуже	Проста в изготовлении, удобна у стены дома
Двускатная	15–30°	Сходит хорошо	Нужен коньковый профиль
Арочная	стрела ≥ 1/4 пролёта	Сходит лучше всего	Лист гнётся без резки, минимум стыков
Консольная	5–10°	Требует усиления	Нет передних стоек, дорогой каркас

Чаще всего выбирают арку: сотовый лист работает на сжатие по дуге, а снег сползает самостоятельно. Главное — чтобы длина дуги была кратна длине листа.

Таблица 3. Геометрия арочного навеса

Пролёт, м	Стрела, м	Радиус, м	Длина дуги, м	Раскрой
3,0	0,75	1,88	3,48	лист 12 м → 3 шт.
4,0	1,0	2,50	4,64	лист 6 м, отход 23 %
5,0	1,0	3,62	5,52	лист 6 м, отход 8 %
5,0	1,25	3,12	5,80	лист 6 м, отход 3 %

Нагрузки по СП 20.13330.2016

Навес рассчитывают на снег и ветер. Снеговая нагрузка:

S0 = ce · ct · μ · Sg

где Sg — вес снегового покрова по району, μ — коэффициент формы (для арки — до 1,0 в средней части и выше у опор), ce и ct — коэффициенты сноса и теплового режима (для открытого навеса обычно принимают 1,0).

Таблица 4. Нормативный вес снегового покрова Sg

Район	I	II	III	IV	V	VI	VII	VIII
Sg, кПа	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
кгс/м²	50	100	150	200	250	300	350	400

Пример. Навес 3,5 × 6 м в Москве (III район): 1,5 кПа × 21 м² ≈ 31,5 кН, то есть более 3 т снега. Ветер для открытого навеса опасен отрывом: нормативное давление w0 для I–III районов — 0,23–0,38 кПа, поэтому стойки анкеруют, а лист крепят с шагом 300–400 мм. Подробнее — в материале «Поликарбонат и снеговые нагрузки».

Выбор толщины и шаг обрешётки

Таблица 5. Характеристики сотового поликарбоната по ГОСТ Р 56712-2015 (ориентировочно)

Толщина	Масса, кг/м²	Светопропускание	Rmin гиба, м	Применение в навесе
6 мм	1,1–1,3	до 82 %	1,05	Районы I–II, частая обрешётка
8 мм	1,3–1,5	до 81 %	1,40	Универсальный, районы II–III
10 мм	1,5–1,7	до 80 %	1,75	Районы III–IV, пролёты до 6 м
16 мм	2,5–2,8	до 76 %	2,80	Районы IV и выше, плоские кровли

Для автомобильного навеса в средней полосе оптимальны 8–10 мм. Лист 6 мм допустим только при частой обрешётке и небольшом пролёте. Шаг поперечных прогонов подбирают по расчётной нагрузке (продольный шаг — 1050 мм, по стыку листов):

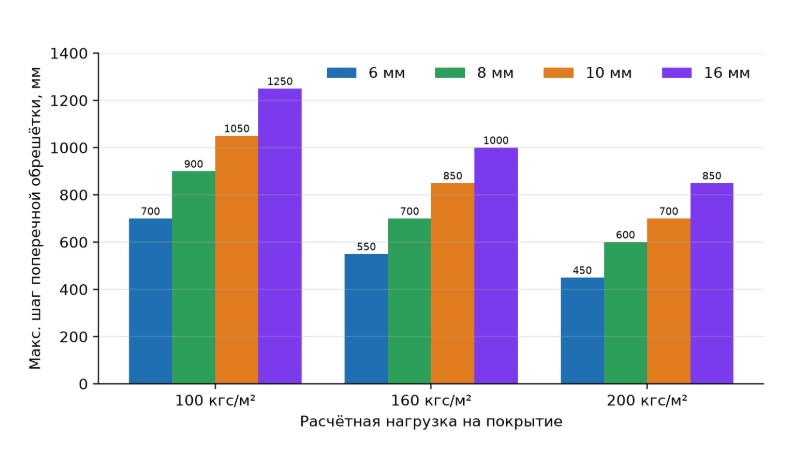

Рис. 3. Максимальный шаг обрешётки (по данным производителей; уточняйте по техкарте марки)

Каркас и фундамент

Таблица 6. Типовые сечения каркаса (профильная труба по ГОСТ 30245-2003)

Элемент	Навес на 1 авто	Навес на 2 авто	Шаг
Стойки	80×80×3	100×100×3	2,5–3,0 м
Балки (обвязка)	80×40×2	100×50×3	—
Арки / фермы	40×40×2	60×40×2 (ферма)	1,0–1,05 м
Прогоны	40×20×2	40×40×2	по рис. 3

Трубы можно подобрать в разделе «Профильная труба» или заказать готовый каркас — металлоконструкции под заказ. Стойки бетонируют на глубину промерзания (в Московском регионе 1,1–1,5 м в зависимости от грунта, СП 22.13330.2016), металл защищают грунтом и эмалью по СП 28.13330.2017.

Температурное расширение и крепёж

Коэффициент линейного расширения поликарбоната — около 0,065 мм/(м·°C), что в 5–6 раз больше, чем у стали. Удлинение листа:

ΔL = α · L · ΔT

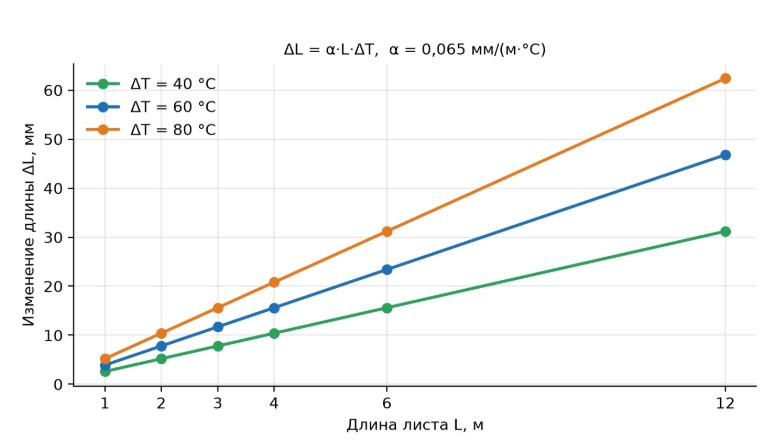

Рис. 4. Температурное удлинение листа

Лист 6 м при перепаде 60 °C меняет длину на 23 мм. Поэтому отверстия сверлят на 2–3 мм больше ножки самореза, а крепят через термошайбы без перетяжки. В профилях оставляют зазор около 3 мм на каждый метр длины — подробнее в статье «Температурные зазоры при монтаже».

Цвет листа и микроклимат под навесом

Под прозрачным покрытием салон автомобиля летом нагревается почти так же, как на открытой площадке. Для парковки лучше подходят тонированные листы: они рассеивают свет и снижают нагрев. Разница заметна и на пластике салона, и на лакокрасочном покрытии кузова.

Таблица 7. Светопропускание сотового поликарбоната 8–10 мм по цветам (ориентировочно)

Цвет	Светопропускание	Нагрев под навесом	Рекомендация
Прозрачный	80–82 %	Высокий	Навес у окон дома, где нужен свет
Молочный (опал)	40–55 %	Средний	Рассеянный свет, скрывает грязь
Бронза, серый	30–45 %	Низкий	Оптимально для стоянки
Синий, зелёный	35–50 %	Средний	Декоративные решения

Водоотвод

С навеса 3,5 × 6 м при ливне интенсивностью 30 мм/ч стекает около 630 л воды в час. Для односкатной кровли по нижней кромке ставят желоб с уклоном 3–5 мм на метр и водосточную трубу, чтобы вода не размывала основание под стойками. Для арки желоба устанавливают с обеих сторон. Уклоны и организацию водоотвода регламентирует СП 17.13330.2017 «Кровли».

Пример расчёта навеса на один автомобиль

1. Автомобиль — кроссовер 4,6 × 1,85 м. По таблице 1 принимаем навес 3,6 × 6,0 м, высота 2,4 м.
2. Район — Москва, III снеговой, I ветровой: Sg = 1,5 кПа, w0 = 0,23 кПа.
3. Форма — арка: пролёт 3,6 м, стрела 0,9 м, радиус ≈ 2,25 м, длина дуги ≈ 4,2 м.
4. Лист — 8 мм (Rmin 1,4 м < 2,25 м — гиб допустим); раскрой из листов 12 м: 2 заготовки по 4,2 м + остаток 3,6 м на фронтоны.
5. Шаг арок — 1,05 м (по ширине половины листа), прогоны 40×20×2 с шагом около 0,7 м.
6. Стойки 80×80×3 — 3 пары с шагом 3,0 м, бетонирование на 1,2 м.
7. Крепёж — термошайбы с шагом 300–400 мм, стыки — прижимной профиль, торцы — лента и П-профиль.

Расчёт количества листов и комплектующих для своих размеров удобно выполнить в онлайн-калькуляторе, а подобрать листы нужной длины — в разделе «поликарбонат 12 метров».

Узлы и комплектующие

• Защитный UV-слой — наружу, каналы — вдоль ската или дуги.
• Верхний торец закрывают сплошной герметизирующей лентой, нижний — перфорированной, поверх — торцевой профиль.
• Стыки листов — алюминиевый прижимной профиль или разъёмный поликарбонатный.
• Примыкание к стене дома — пристенный профиль и герметик.

Итог

Грамотный навес — это соответствие трёх параметров: габаритов под автомобиль, нагрузок вашего снегового района и шага каркаса под толщину листа. Подобрать сотовый поликарбонат и комплектующие можно в каталоге РусПолик, а доставка и монтаж выполняются под ключ.
