Козырьки из поликарбоната: как выбрать оптимальную ширину и глубину конструкции

Козырёк над входом кажется простой конструкцией, но ошибка в размерах на 20–30 см сводит его пользу к нулю: при косом дожде вода попадает на порог, а снег с кровли продавливает слишком длинный консольный вынос. Ниже разберём, как рассчитать ширину, глубину и уклон, какие нормы учитывать и как подогнать размеры под стандартный лист, чтобы не платить за отходы. Если нужен готовый вариант, посмотрите прозрачные козырьки из поликарбоната — их изготавливают по размерам проёма.

Основные параметры козырька

Геометрию козырька задают четыре величины (рис. 1):

• Ширина B — размер вдоль фасада. Определяет, прикроет ли козырёк площадку крыльца и распахнутую дверь.
• Глубина D (вынос) — расстояние от стены до переднего края. Главный параметр защиты от косого дождя.
• Высота установки H — от площадки до низа козырька; обычно на 300–500 мм выше дверной коробки.
• Уклон — наклон кровли от стены к краю, не менее 5° для отвода воды из каналов сотового листа.

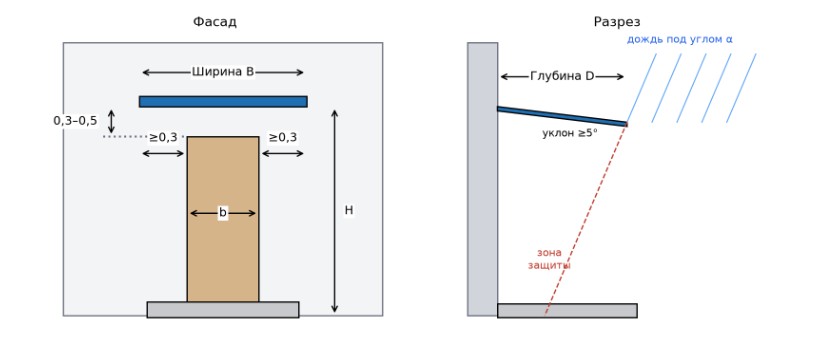

Рис. 1. Основные размеры козырька: фасад и разрез

Нормативная база

Таблица 1. Документы, которые стоит учитывать при проектировании козырька

Документ	Что регулирует
СП 20.13330.2016 «Нагрузки и воздействия»	Снеговые и ветровые нагрузки по районам, коэффициенты снегового мешка у стены
СП 17.13330.2017 «Кровли»	Уклоны и организацию водоотвода с покрытий
СП 59.13330.2020 «Доступность зданий для МГН»	Входная площадка с навесом; для площадки с пандусом — не менее 2,2 × 2,2 м
ГОСТ Р 56712-2015	Панели многослойные из поликарбоната: размеры, допуски, свойства листа
ГОСТ 30245-2003	Стальные гнутые замкнутые профили (трубы) для каркаса и кронштейнов

Как определить ширину

Базовое правило: козырёк должен быть шире дверного проёма не менее чем на 300 мм с каждой стороны. Так вода с кромок не стекает на человека, который стоит у двери, а открытая створка остаётся под защитой. Если площадка крыльца шире, ориентируйтесь на неё: козырёк не должен быть уже площадки.

B = max(b + 2·(0,3…0,5);  Bплощ)

где b — ширина проёма по коробке, Bплощ — ширина площадки крыльца, м.

Таблица 2. Рекомендуемые размеры козырька в зависимости от типа входа

Тип входа	Ширина проёма, м	Ширина B, м	Глубина D, м
Одностворчатая дверь	0,8–0,9	1,5–2,1	1,0–1,2
Полуторная дверь	1,2–1,3	2,1–2,5	1,2–1,4
Двустворчатая дверь	1,5–1,8	2,5–3,2	1,4–1,6
Вход с крыльцом-террасой	по площадке	площадка + 0,3	глубина площадки
Гаражные ворота	2,5–3,0	3,5–4,2	1,2–1,5

Как рассчитать глубину (вынос)

Глубина определяет, насколько сухим останется пространство перед дверью. Дождь почти никогда не падает вертикально: при ветре 5–10 м/с капли отклоняются на 15–30°. Граница сухой зоны проходит по линии от кромки козырька под углом дождя α, поэтому требуемый вынос считается по формуле:

D = Lз + (H − h)·tg α

где Lз — глубина зоны, которую нужно защитить (0,6 м — человек у двери, 1,0 м — с учётом открывания), H — высота кромки козырька, h — высота, ниже которой намокание допустимо (≈0,5 м).

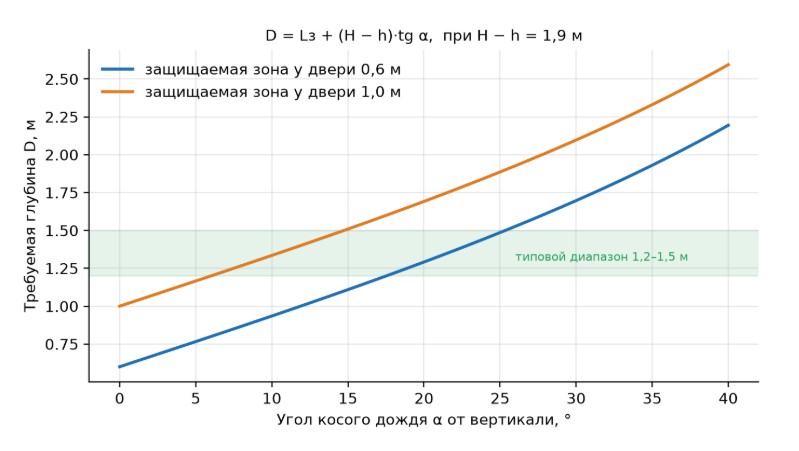

Рис. 2. Зависимость требуемой глубины козырька от угла косого дождя

Из графика видно: козырёк глубиной 0,8 м защищает только от вертикального дождя, а при α = 20–25° нужно 1,3–1,5 м. Поэтому вынос 1,2–1,5 м — оптимум для частного дома. Консоль больше 1,5 м уже требует подкосов или стоек: изгибающий момент в узле крепления растёт пропорционально квадрату выноса.

Высота установки и уклон

Козырёк монтируют на 300–500 мм выше верха дверной коробки: ниже — мешает открыванию и визуально «давит», выше — косой дождь проникает под кровлю. Уклон для сотового поликарбоната — не менее 5° (≈9 %), иначе в каналах задерживается конденсат. Перепад высот между стеной и кромкой считают так:

Таблица 3. Перепад высот Δh = D·tg(уклона), мм

Глубина D, м	5°	10°	15°
1,0	87	176	268
1,2	105	212	322
1,5	131	264	402

Подгонка размеров под стандартный лист

Сотовый поликарбонат выпускается листами шириной 2100 мм и длиной 6000 или 12000 мм. Каналы должны идти вдоль уклона, то есть глубина козырька отмеряется по длине листа, а ширина — по его ширине. Удобные модули ширины: 1,05; 2,1; 3,15; 4,2 м — стыки попадают на соединительный профиль.

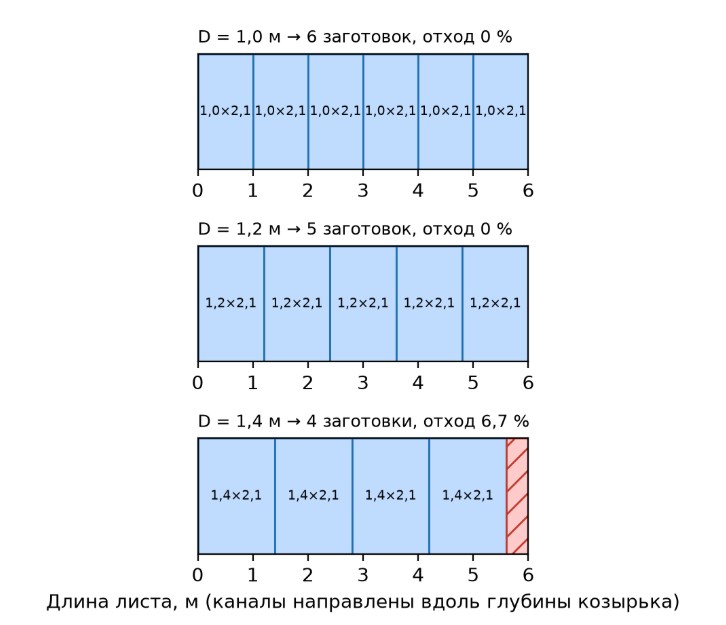

Рис. 3. Раскрой листа 2100 × 6000 мм при разной глубине козырька

Выбор глубины 1,2 м вместо 1,4 м даёт из одного листа пять заготовок вместо четырёх. При нестандартных размерах выгоднее заказать порезку в размер на станке — кромки получаются ровными, без сколов перемычек.

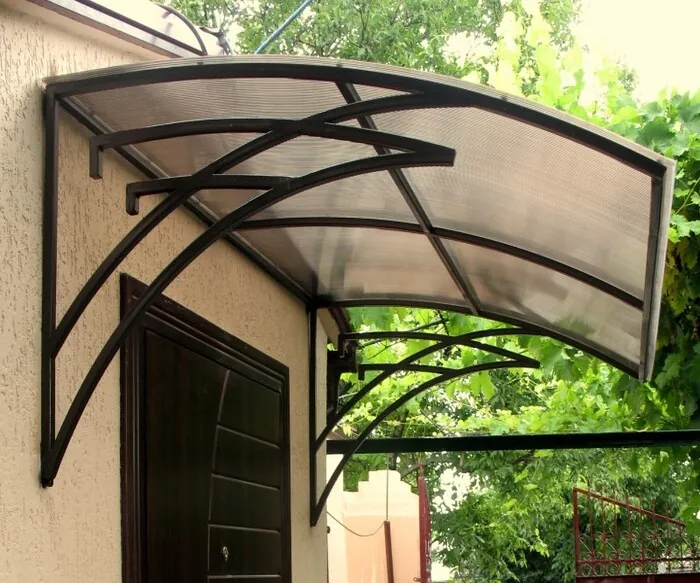

Арочный козырёк

Для арочной формы длина заготовки равна длине дуги, а радиус гиба не должен быть меньше допустимого для выбранной толщины (Rmin ≈ 175·t).

Таблица 4. Длина дуги и минимальный радиус гиба

Глубина (хорда), м	Стрела подъёма, м	Радиус, м	Длина дуги, м	Подходит толщина
1,2	0,3	0,75	1,39	4 мм (Rmin 0,70 м)
1,5	0,4	0,90	1,77	4 мм
1,5	0,5	0,81	1,91	4 мм
2,0	0,5	1,25	2,32	4–6 мм (Rmin 1,05 м)

Толщина листа и снеговая нагрузка

Козырёк часто стоит под свесом крыши, и снег с кровли сбрасывается прямо на него. Нормативная снеговая нагрузка по СП 20.13330.2016 считается как S0 = ce·ct·μ·Sg, где Sg — вес снегового покрова для района (для Москвы, III район — 1,5 кПа ≈ 150 кгс/м²), а μ у стены может превышать 1 из-за снегового мешка. Практические рекомендации:

Таблица 5. Выбор толщины сотового поликарбоната для козырька

Глубина D	Снеговой район I–II	Район III–IV	Под свесом кровли
до 1,0 м	4 мм	6 мм	8 мм
1,0–1,5 м	6 мм	8 мм	10 мм
более 1,5 м	8 мм	10 мм	10–16 мм + подкосы

Совет. Там, где важны вандалоустойчивость и полная прозрачность, вместо сотового листа используют монолитный поликарбонат 4–6 мм. Подробнее о материалах — в статье «Поликарбонат для навесов и козырьков».

Каркас и кронштейны

Размеры козырька определяют и сечение несущих элементов. Кронштейны крепят к стене анкерами в несущую кладку, не в утеплитель; шаг кронштейнов совпадает со стыками листов или делит ширину на равные пролёты не более 1,05 м.

Таблица 6. Ориентировочные сечения каркаса козырька (профильная труба по ГОСТ 30245-2003)

Глубина D	Кронштейн (консоль)	Прогоны	Шаг кронштейнов	Анкеры на узел
до 1,0 м	40×20×2	20×20×1,5	до 1,05 м	2 × М8
1,0–1,5 м	40×40×2	40×20×2	0,7–1,05 м	3 × М10
1,5–2,0 м	60×40×2 + подкос	40×20×2	0,7–0,9 м	4 × М10

Пример. Одностворчатая дверь 0,9 м, площадка крыльца 1,6 × 1,4 м, III снеговой район. Ширина: max(0,9 + 2 × 0,4; 1,6) = 1,7 м → принимаем модуль 2,1 м (целая ширина листа). Глубина при α = 20°: 0,6 + 1,9 × 0,36 ≈ 1,3 м → принимаем 1,2 м, чтобы получить пять заготовок из листа 6 м, и компенсируем высотой установки 0,3 м над коробкой. Толщина — 8 мм, три кронштейна 40×40×2 с шагом 1,05 м.

Частые ошибки

• Козырёк по ширине двери «в ноль» — вода с кромок попадает на входящего.
• Вынос меньше 1 м — при ветре защита практически отсутствует.
• Каналы уложены поперёк уклона — вода и грязь скапливаются в сотах.
• Торцы не закрыты лентой и торцевым профилем — соты зарастают пылью и мхом.
• Не учтён снег с кровли — лист прогибается и трескается у креплений.

Итог

Оптимальный козырёк для частного дома — ширина проёма плюс 0,3–0,5 м с каждой стороны, глубина 1,2–1,5 м, уклон от 5°, толщина листа 6–8 мм. Точное количество материала и профилей поможет определить калькулятор расчёта поликарбоната и комплектующих, а смонтировать конструкцию под ключ — бригада РусПолик.
